商品の詳細:
|
| 名前: | CCS複合充電システムDC試験シミュレーター | オロトコル: | ISO15118,DIN70121 プロトコル 検証 |
|---|---|---|---|
| スクリーン: | 7インチタッチディスプレイ | 電圧: | 1000V 耐電圧設計 |

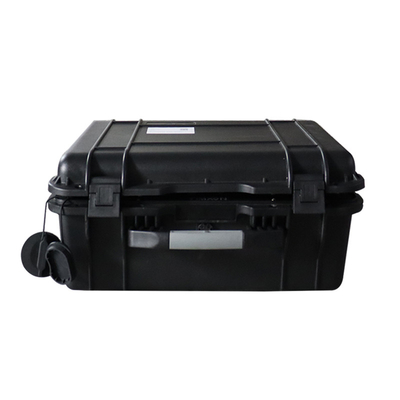

| 特徴: | 持ち運びも便利 | OEM: | 受け入れなさい |
| MOQ: | 1 PC | サイズ: | OEM標準サイズ |
| 梱包: | スタンダードパッケージ | 関数: | エネルギー用車両の充電保護 |
| 港: | シェンゼン,フォシャンなど | ||
| ハイライト: | 電気自動車の充電器試験システム CCS2,電気自動車の充電器試験 CCS2,CHAdeMO EV 充電器の試験 |
||

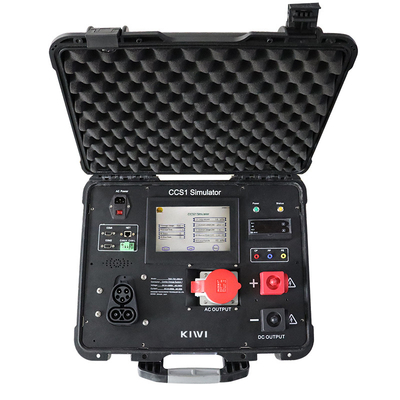

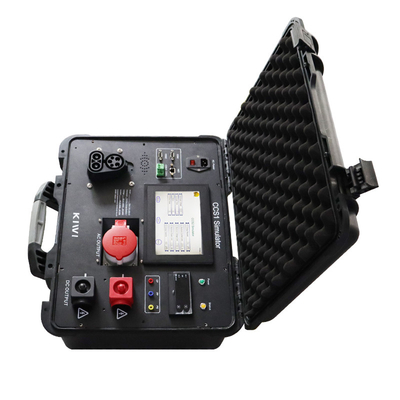

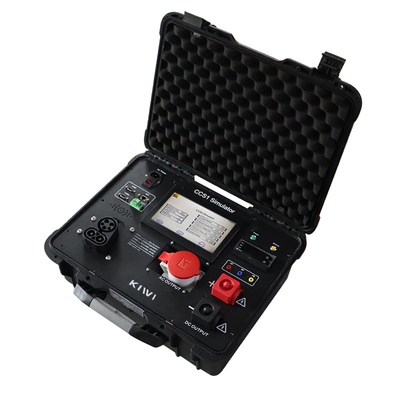

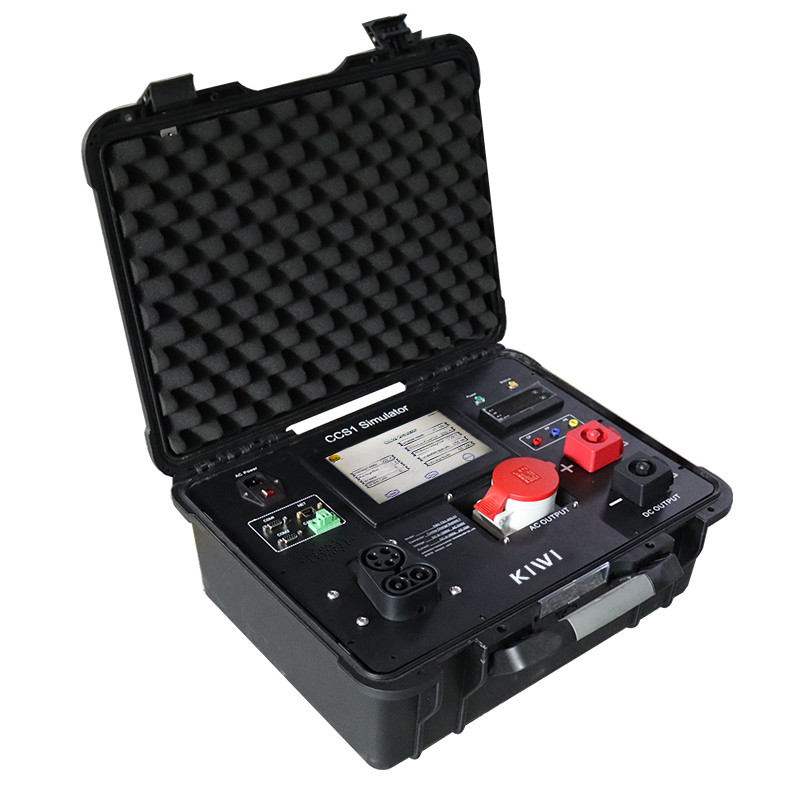

CCS1 CCS2 CHAdeMO GB/T 充電ステーション用 OEM 標準サイズ EV 充電器テスト システム
|
いいえ。
|
説明
|
いいえ。
|
説明
|
|
1
|
製品名
|
10
|
データプレート
|
|
2
|
AC電源ソケット
|
11
|
ブランド
|
|
3
|
電源スイッチ
|
12
|
出力マイナス配線ホルダー
|
|
4
|
COM1ポート
|
13
|
出力プラス端子ホルダー
|
|
5
|
イーサネット
|
14
|
CP / PP / PE端子接続ポート
|
|
6
|
COM 2 ポート
|
15
|
高精度メーター
|
|
7
|
通気口
|
16
|
ステータス表示灯
|
|
8
|
CCS 2 AC タイプ 2 インターフェース
|
17
|
電源ランプ
|
|
9
|
CCS 2 DCインターフェース
|
18
|
もっと
|
|
仕様とモデルの紹介
|
|
|
|
|
||||
|
仕様
|
|
モデル
|
|
|
||||
|
CCS1 シミュレータ
|
|
TMX-TS1-200
|
|
|
||||
|
CCS2 シミュレータ
|
|
TMX-TS2-200
|
|
|
||||
|
|
|
|
|
|
||||
|
例えば、CCS 2標準テスト仕様は下図のようになります。
|
|
|
|
|
||||
|
モデル
|
|
TMX-TS2-200
|
|
|
||||
|
コネクタ
|
|
コンボチャージシステム2
|
|
|
||||
|
電圧
|
|
0～1000V
|
|
|
||||
|
現在
|
|
0〜200A
|
|
|
||||
|
>アメリカCCS 1 DC充電テストエミュレーター、アメリカDC充電パイルテスト用
|
|
|
|
|
||||
|
> 欧州CCS 2 DC充電テストエミュレーター、欧州DC充電パイルテスト用
|
|
|
|
|
||||
|
> 200A入出力メインライン（300A容量設計）
|
|
|
|
|
||||
|
> 1,000V試験検査用電気メーター
|
|
|
|
|
||||
|
アイテム
|
説明
|
|
始める
|
自動スタートではボタンは作動しません
|
|
停止
|
シミュレーションテストを停止する
|
|
EVパラメータ設定
|
EV関連設定
|
|
プロトコルタイプ
|
プロトコルタイプ
|
|
社会
|
EVは現在のSOCです
|
|
需要電圧
|
EV需要電圧
|
|
需要電流
|
EV需要電流
|
|
CPステータス
|
CP電圧
|
|
CP周波数
|
CP周波数
|
|
CPデューティサイクル
|
CPデューティサイクル
|
|
PLC Aag_Value
|
PLCの平均信号質量減衰値
|
|
充電器の電力制限
|
最大充電器電力
|
|
メッセージ電圧
|
メッセージ電圧
|
|
メッセージ現在
|
メッセージ最新
|
|
充電時間
|
充電間隔
|
|
再学習時間
|
残り充電時間
|
|
課金承認モード
|
認証方法
|
|
車両コネクタ温度
|
コネクタ温度
|
|
アイテム
|
|
説明
|
|
|
|||
|
プリチャージ電圧
|
|
プレチャージ圧力
|
|
|
|||
|
プリチャージ電圧
|
|
プレチャージ圧力
|
|
|
|||
|
プリチャージ時間
|
|
事前充電時間
|
|
|
|||
|
EVステータス
|
|
EVの現状
|
|
|
|||
|
EV エラーコード
|
|
EVエラーコード
|
|
|
|||
|
EVエネルギーリクエスト
|
|
EV電気エネルギー
|
|
|
|||
|
EV最大電流制限
|
|
EV最大電流
|
|
|
|||
|
EV最大電圧制限
|
|
EVピーク電圧
|
|
|
|||
|
EV最大出力制限
|
|
EV最大出力
|
|
|
|||
|
EVエネルギー容量
|
|
EVバッテリー容量
|
|
|
|||
|
リセット
|
|
工場出荷時のデータリセット
|
|
|
|||
|
保存
|
|
設定を保存ボタン
|
|
|
|||
|
戻る
|
|
ホームページに戻るボタン
|
|
|
|||
